DESCRIPCIÓN

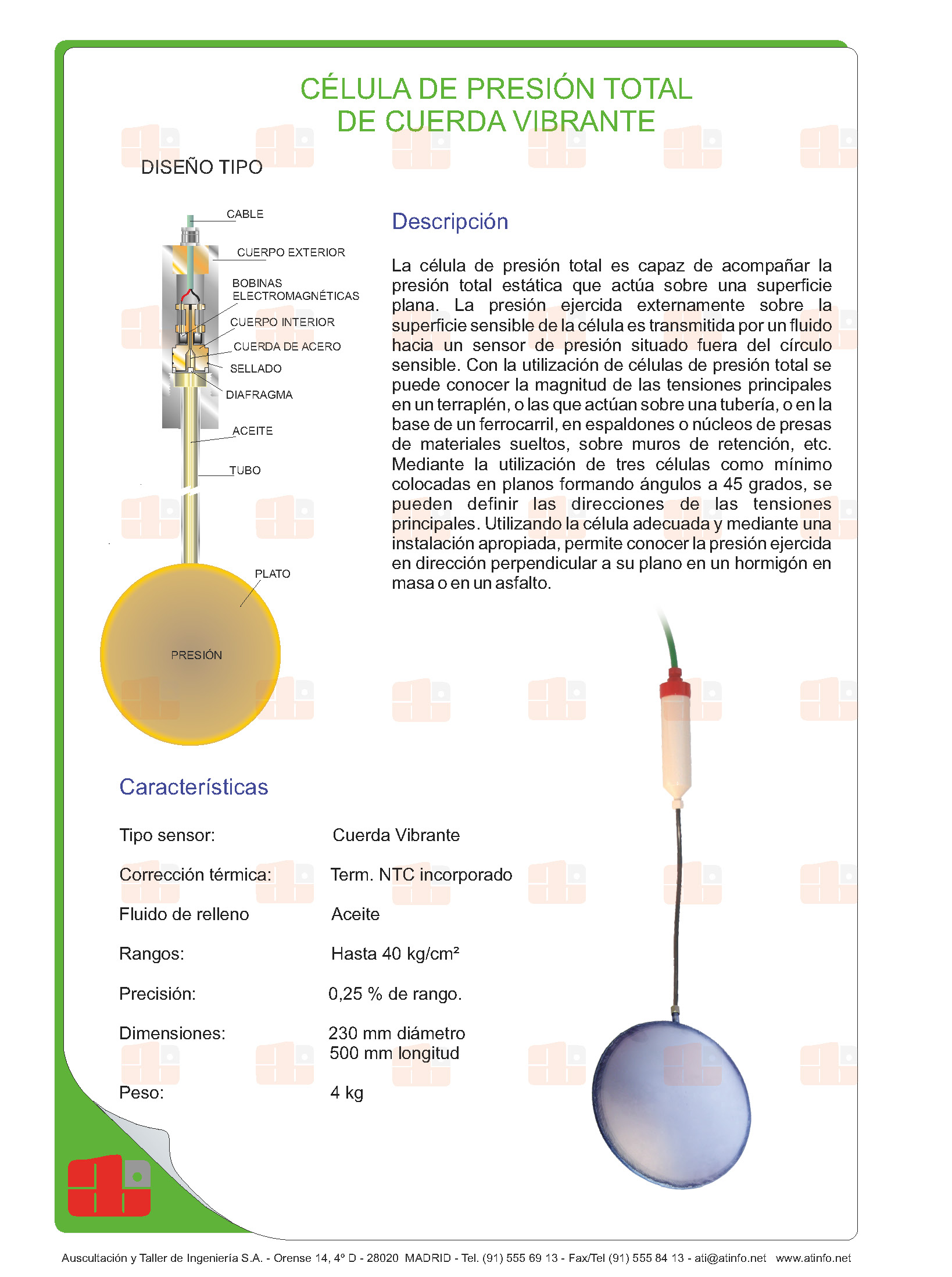

La célula de presión total es capaz de acompañar la presión total estática que actúa sobre una superficie plana. La presión ejercida externamente sobre la superficie sensible de la célula es transmitida por un fluido hacia un sensor de presión situado fuera del círculo sensible.

Con la utilización de células de presión total se puede conocer la magnitud de las tensiones principales en un terraplén, o las que actúan sobre una tubería, o en la base de un ferrocarril, en espaldones o núcleos de presas de materiales sueltos, sobre muros de retención, etc.

Mediante la utilización de tres células, como mínimo, colocadas en planos formando ángulos a 45 grados, se pueden definir las direcciones de las tensiones principales.

Utilizando la célula adecuada y mediante una instalación apropiada, permite conocer la presión ejercida en dirección perpendicular a su plano en un hormigón en masa o en un asfalto.
